Verlader

Staubfrei lose verladen dank innovativer Lösung

Verladen auch Sie sofort umweltfreundlich
Zuverlässig staub- und emissionsfrei
Zukunftssicher durch flexible Modultechnik

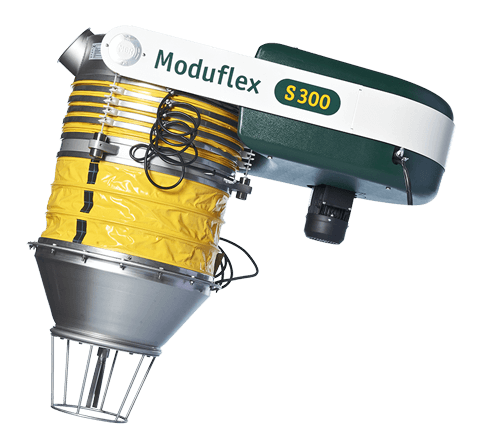

Verlader

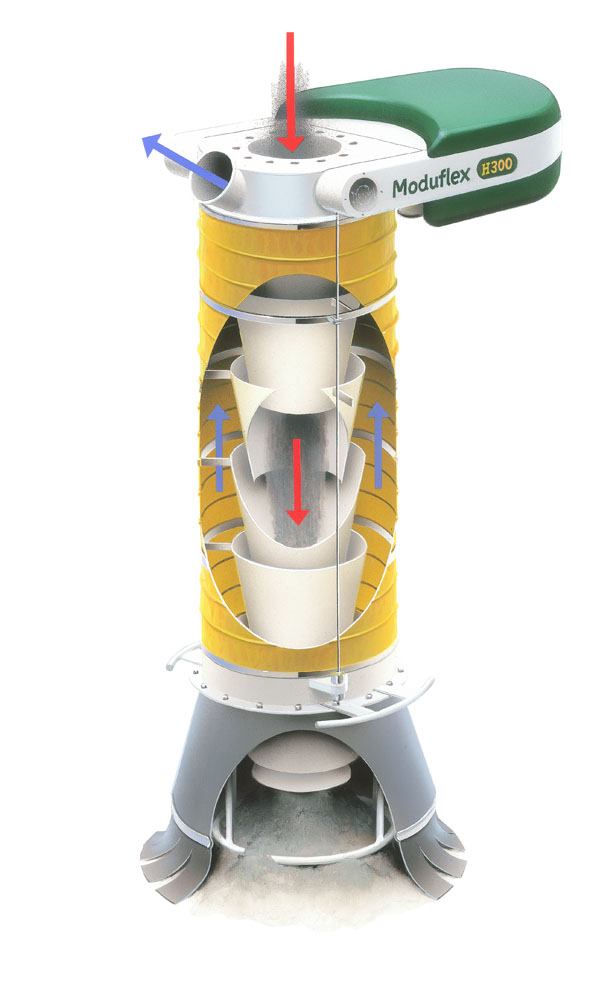

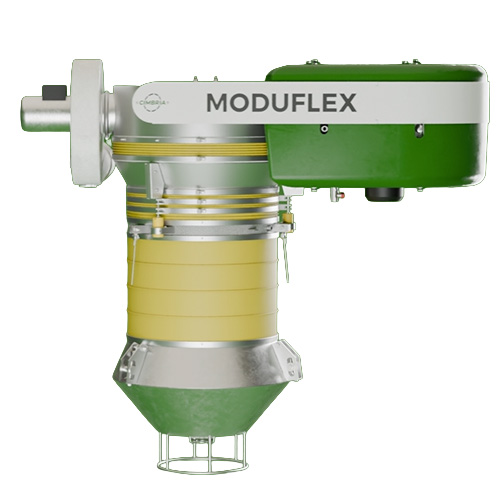

Tausende Moduflex-Systeme sind seit vielen Jahren bei zufriedenen Kunden weltweit im Einsatz. Es besteht im Wesentlichen aus:

Einlauf mit Antriebsstation
Modulsektion mit Balgmodulen außen und Schüttgut-Führungskonen innen
Auslaufkopf

Eine saubere Sache mit System

Damit Schüttgüter in Silofahrzeuge, Container und Schiffe lose verladen werden können ohne die Umwelt zu belasten, werden Verladegarnituren eingesetzt. Mit dem MODUFLEX-Produktprogramm kann für jeden Anwendungsfall die passende Lösung angeboten werden. Hierbei sind auch Sonderlösungen – je nach Kundenwunsch – möglich.

Persönliche Beratung unter
+49 (0) 6707 9140 53

Anwendungsbeispiele

Baustoffe
Chemikalien
Düngemittel
Farbstoffe
Formsand
Futtermittel
Gips
Kalk

Funktionsprinzip

Durch die Modulbautechnik sind auch nachträglich noch Längenanpassungen möglich und Reparaturen aufgrund von Schäden am Verladebalg können mit minimaler Unterbrechung der Verladung durchgeführt werden. Dies bedeutet geringe Wartungs- / Betriebskosten. Die Ausführung der Verladesysteme unterscheidet sich nach folgenden Kriterien:

Programm

Die Verlader sind in folgenden Baugrößen lieferbar:

Verladeleistung: 250 m³/h

Verladeleistung: 440 m³/h

Verladeleistung: 700 m³/h

Verladeleistung: 1200 m³/h

Verladeleistung: 1800 m³/h

Verladeleistung: 2800 m³/h

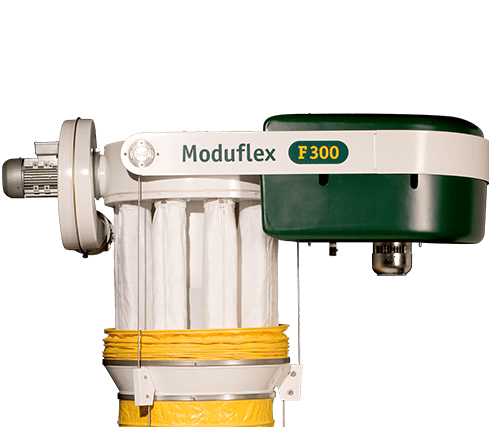

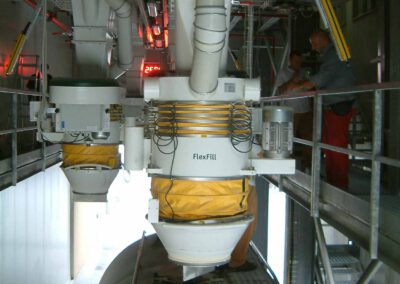

Verlader mit Filter

Typ F

Schlauchfilter

Typ F bildet eine Kompaktlösung, die unabhängig von einem externen Filter ist. Der Einlauf ist mit einem integrierten Filtermodul mit 9 Filterschläuchen ausgestattet. Die Filterfläche beträgt 2,5 m² Der Filter-Einlauf ist mit einem separaten Ventilator mit Regulierklappe sowie Drucklufttank ausgestattet, der für eine kontinuierliche Reinigung der Filter sorgt.

Typ D

Patronenfilter

Der Moduflex Einlauf Typ D hat die gleichen Eigenschaften wie der Einlauf für Typ F. Der Unterschied besteht darin, dass der Einlauf mit einem integrierten Filtermodul mit 9 Filterpatronen ausgestattet ist. Das Filtermodul erfordert eine bestimmte Einbauhöhe, doch die Filterpatronen bieten eine größere Filterfläche als die Filterschläuche. Der Einlauf ist mit einem Durchmesser von 300 mm und 400 mm erhältlich.

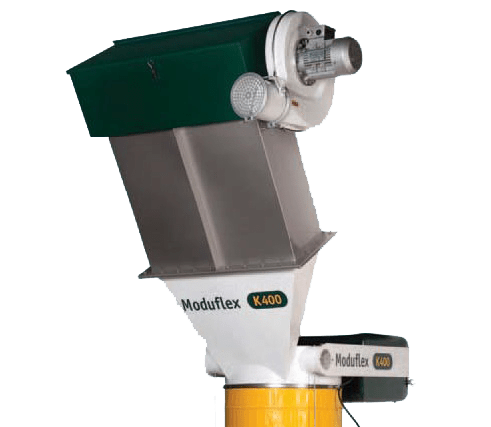

Typ K & N

Seitliche Filter

Die K & N-Serie ist mit einem seitlich montierten Filter ausgestattet. Die Konstruktion ermöglicht die einfache Montage und Wartung der separaten Filtereinheit. Darüber hinaus ermöglicht diese Lösung auch den Einsatz von größeren Filterflächen als beim F & D- Typ.

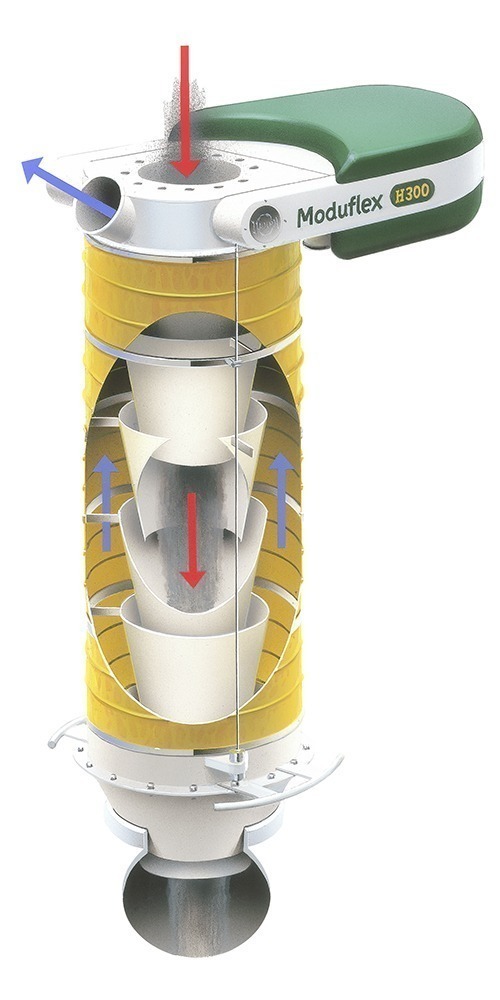

agrichema_schuettgut_geschlossenverladung2

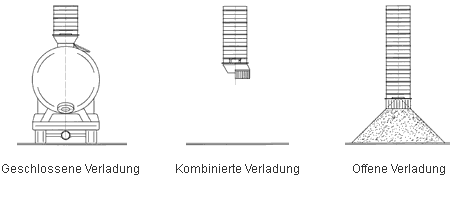

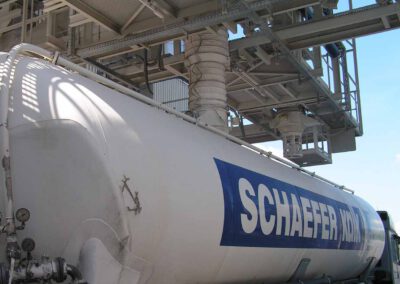

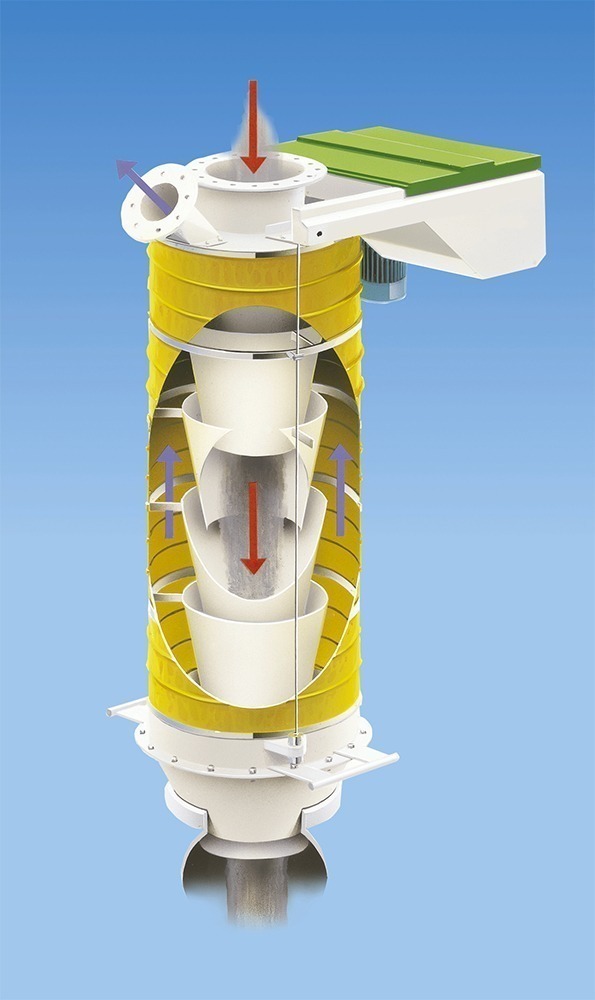

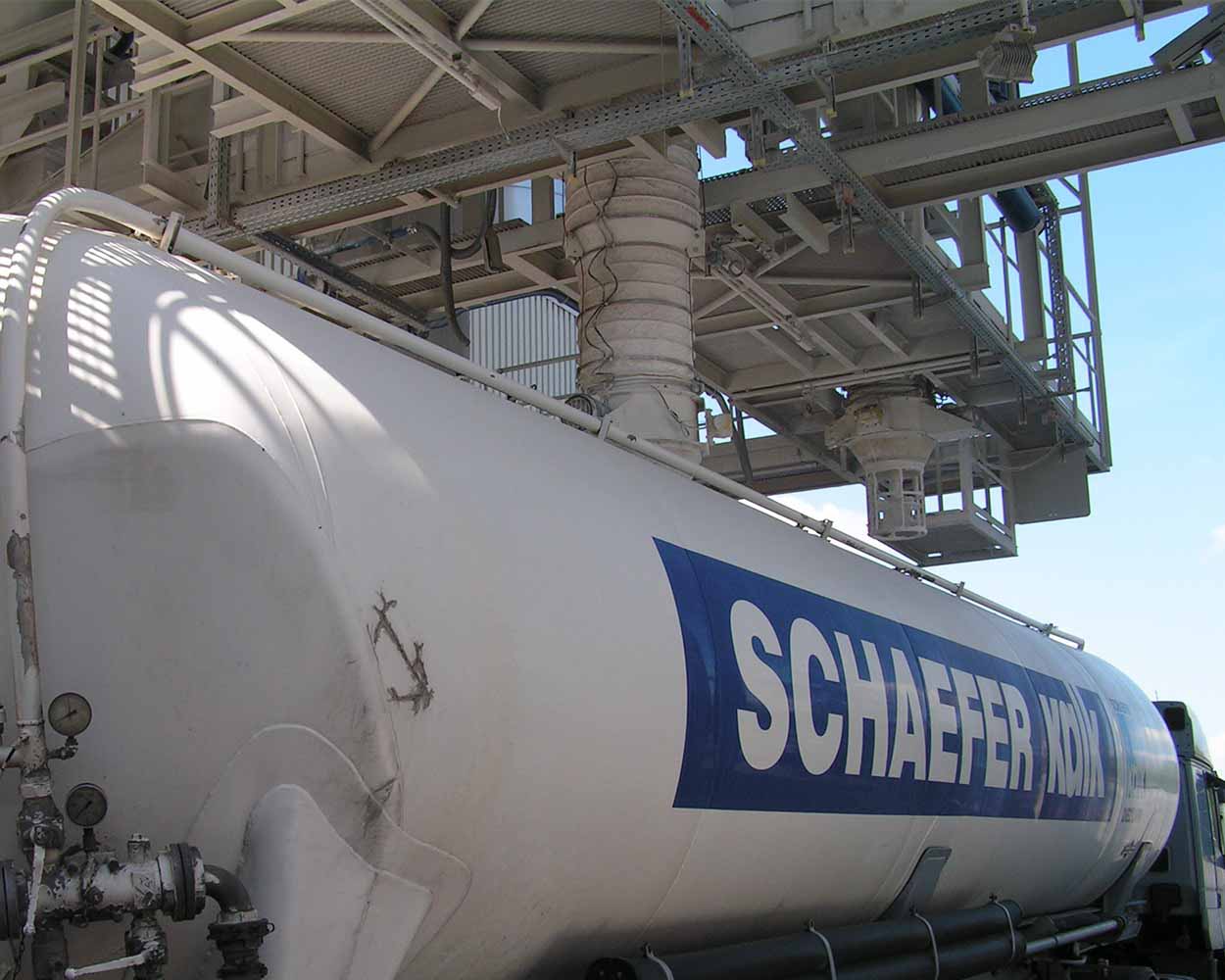

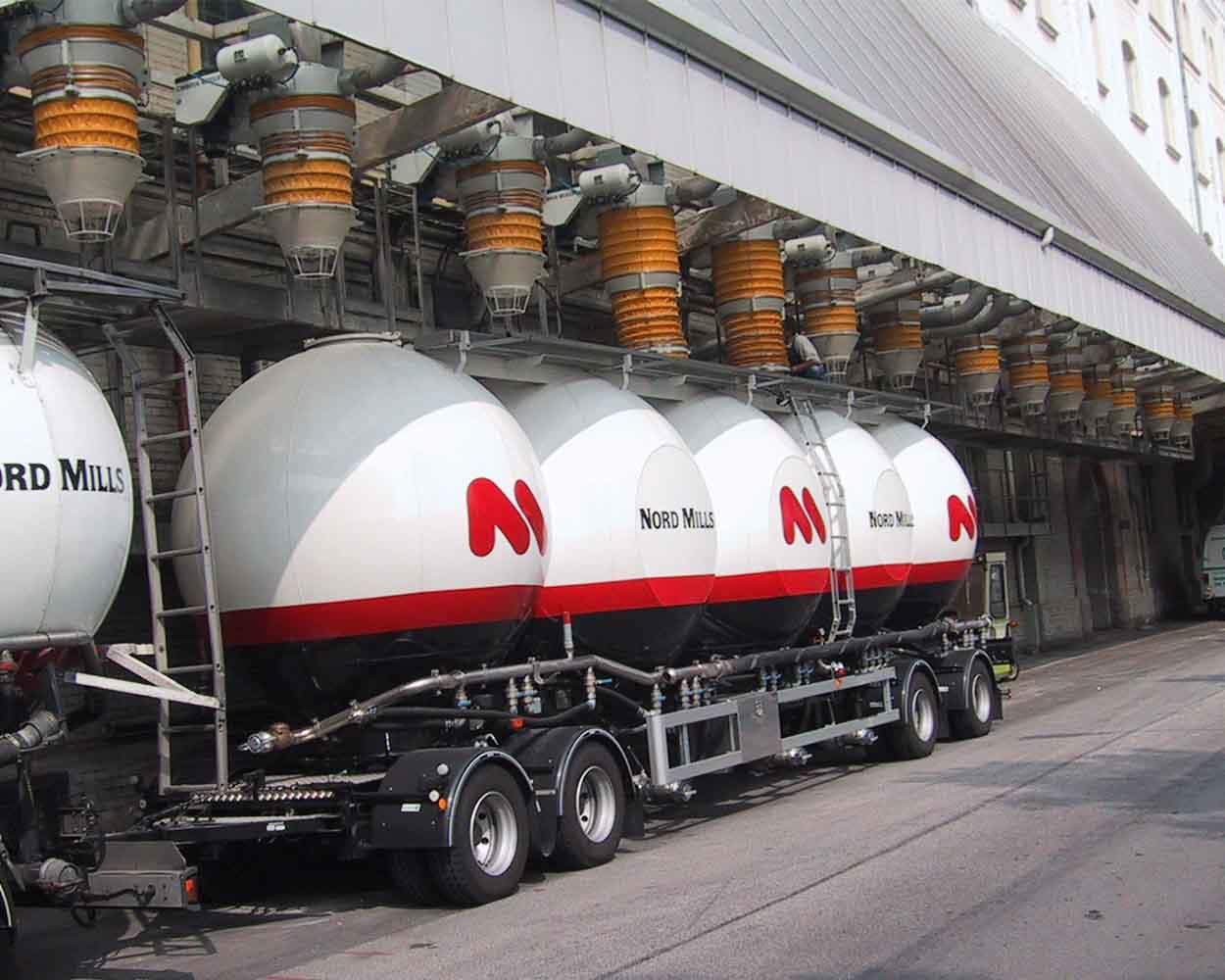

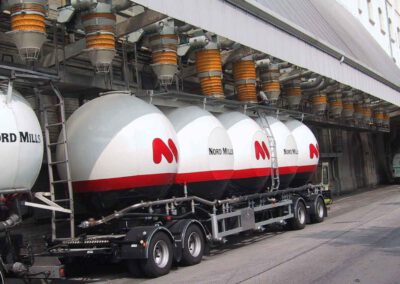

Geschlossene Verladung

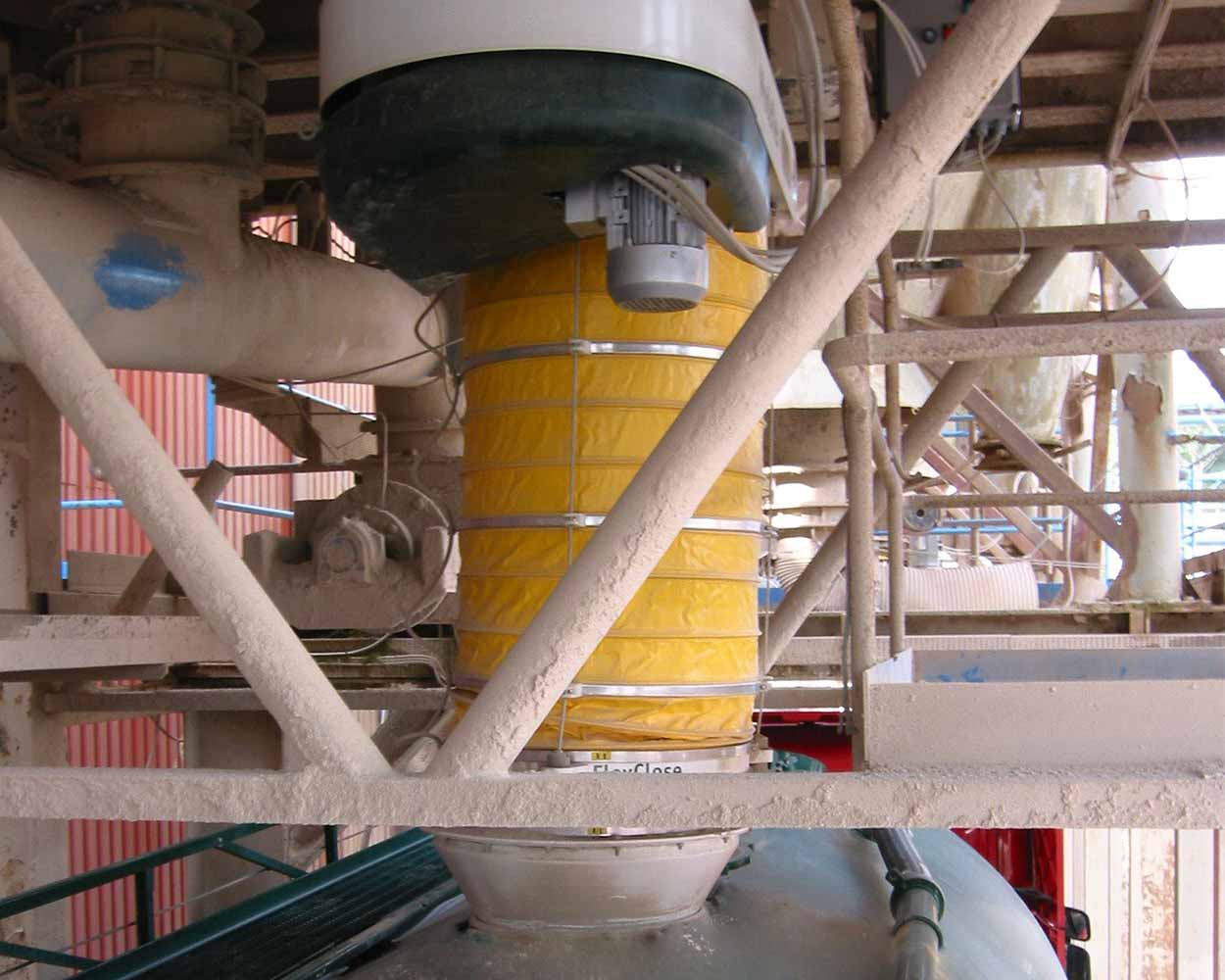

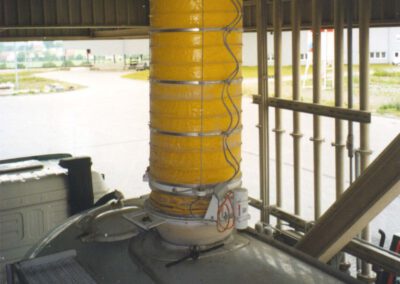

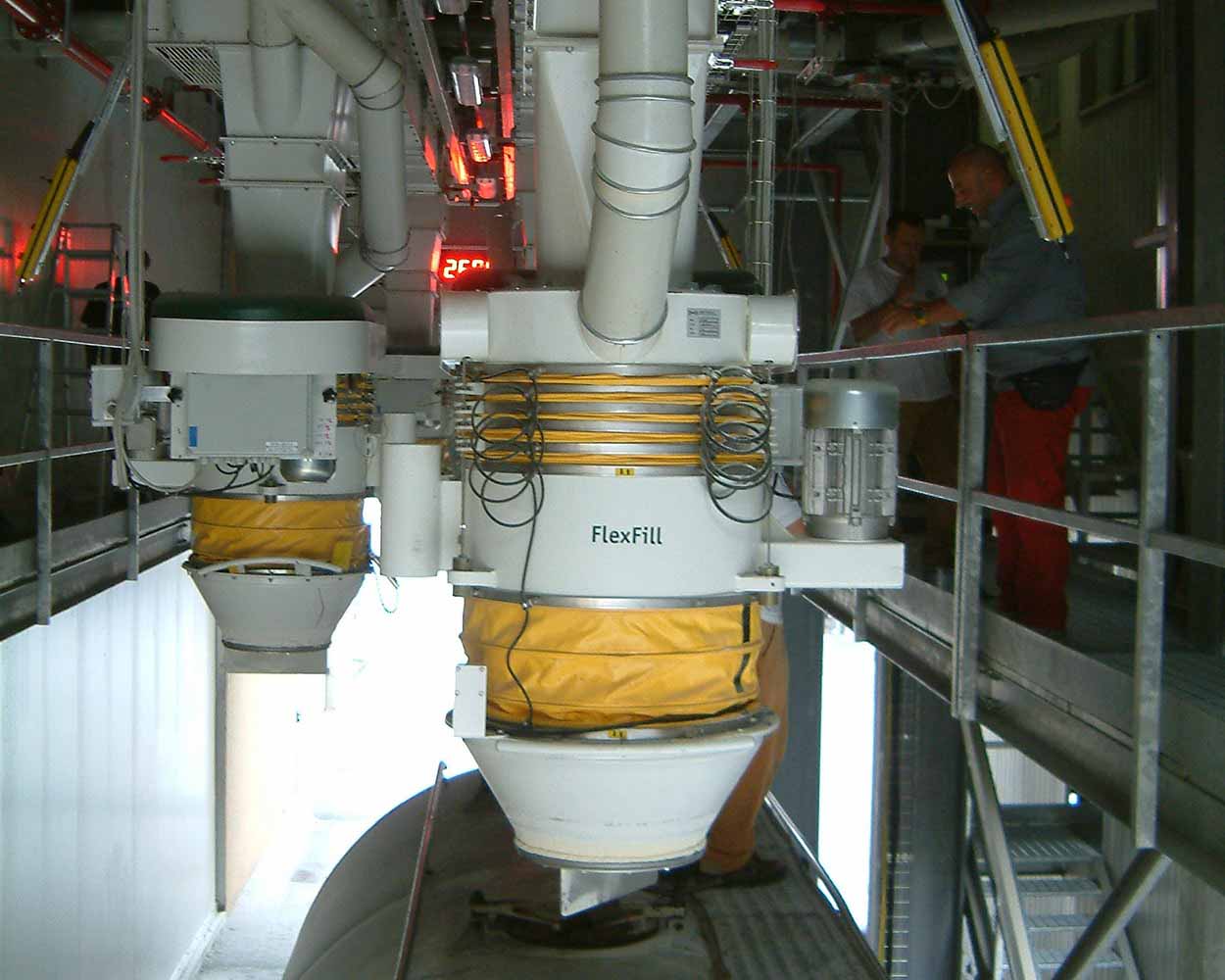

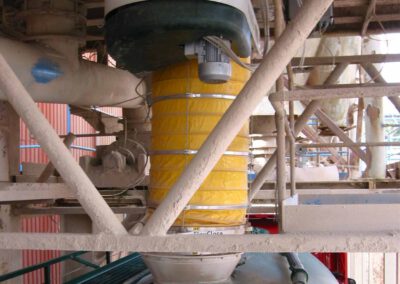

Der Auslaufkonus setzt auf dem Domdeckel des Tankfahrzeugs auf und stellt somit eine geschlossene Verbindung her
Der Materialstrom fließt in freiem Fall durch die innenliegenden Führungskonen
Durch den Ringspalt zwischen Außenschlauch und innenliegenden Produktführungskonen kann die verdrängte Luft nach oben entweichen bzw. abgesaugt werden.
Ein im Auslauf installierter Vollmelder stoppt die Verladung, wenn das Tankfahrzeug voll ist

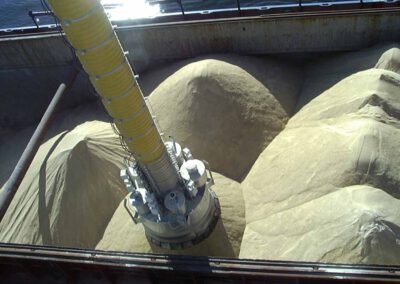

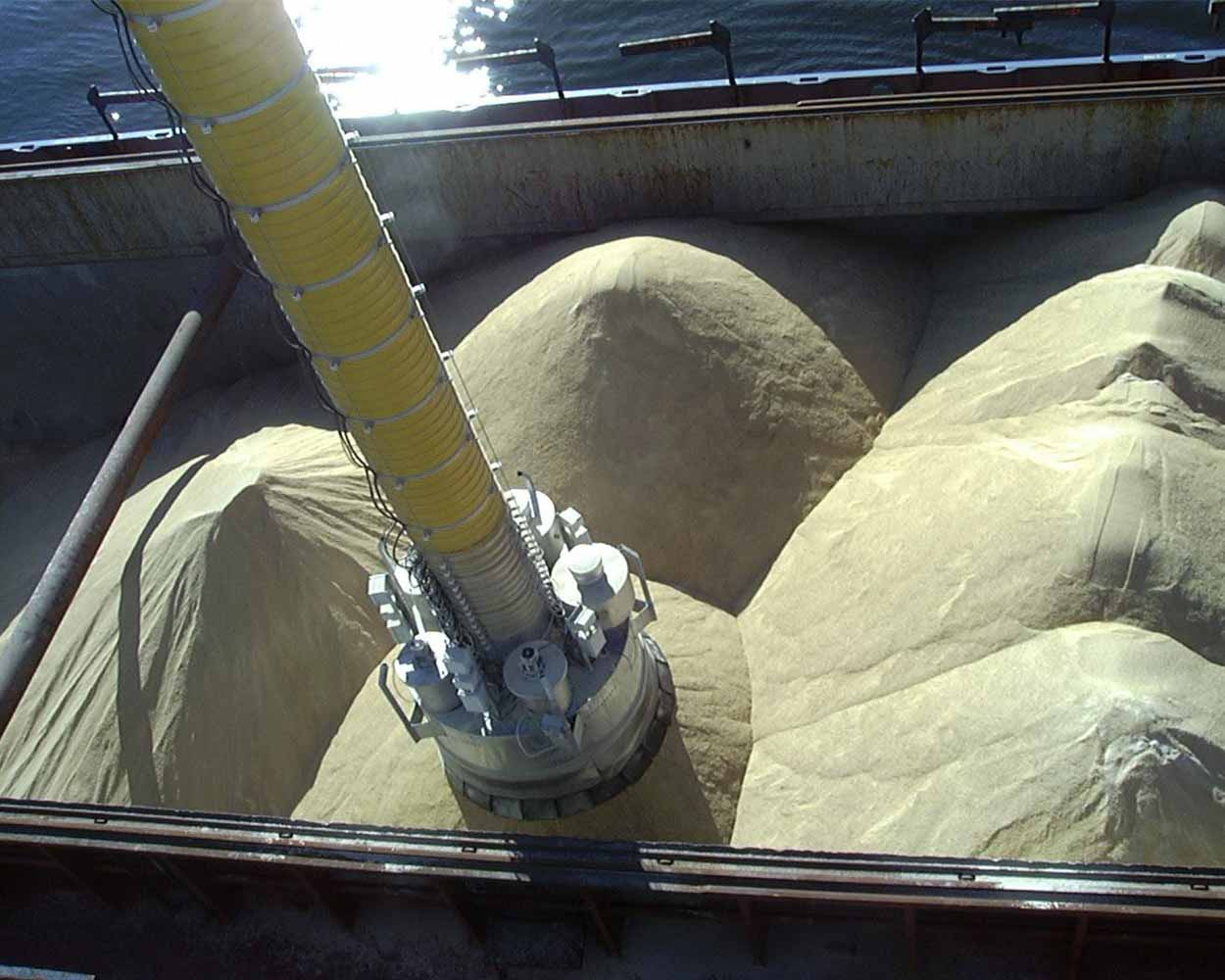

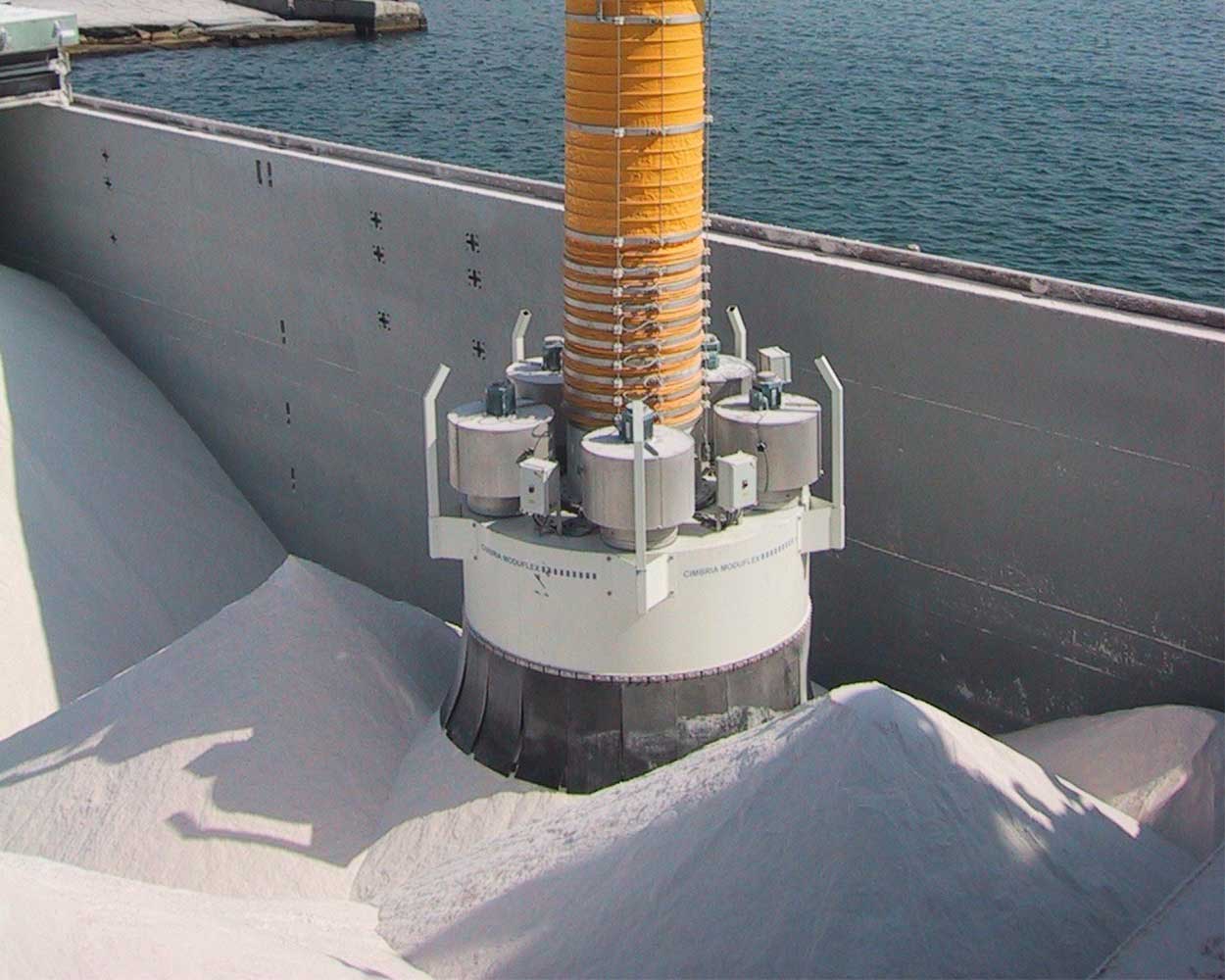

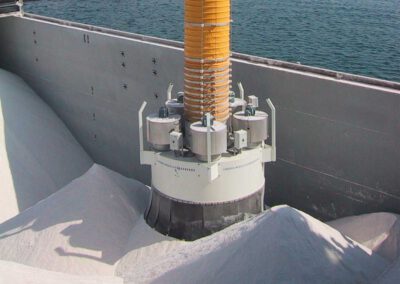

Offene Verladung

Der Verladerauslauf ruht auf dem Schüttgutkegel
Der Materialstrom fließt in freiem Fall durch die innenliegenden Führungskonen
Ein installierter Vollmelder hebt den Auslauf mit steigendem Schüttkegel automatisch an

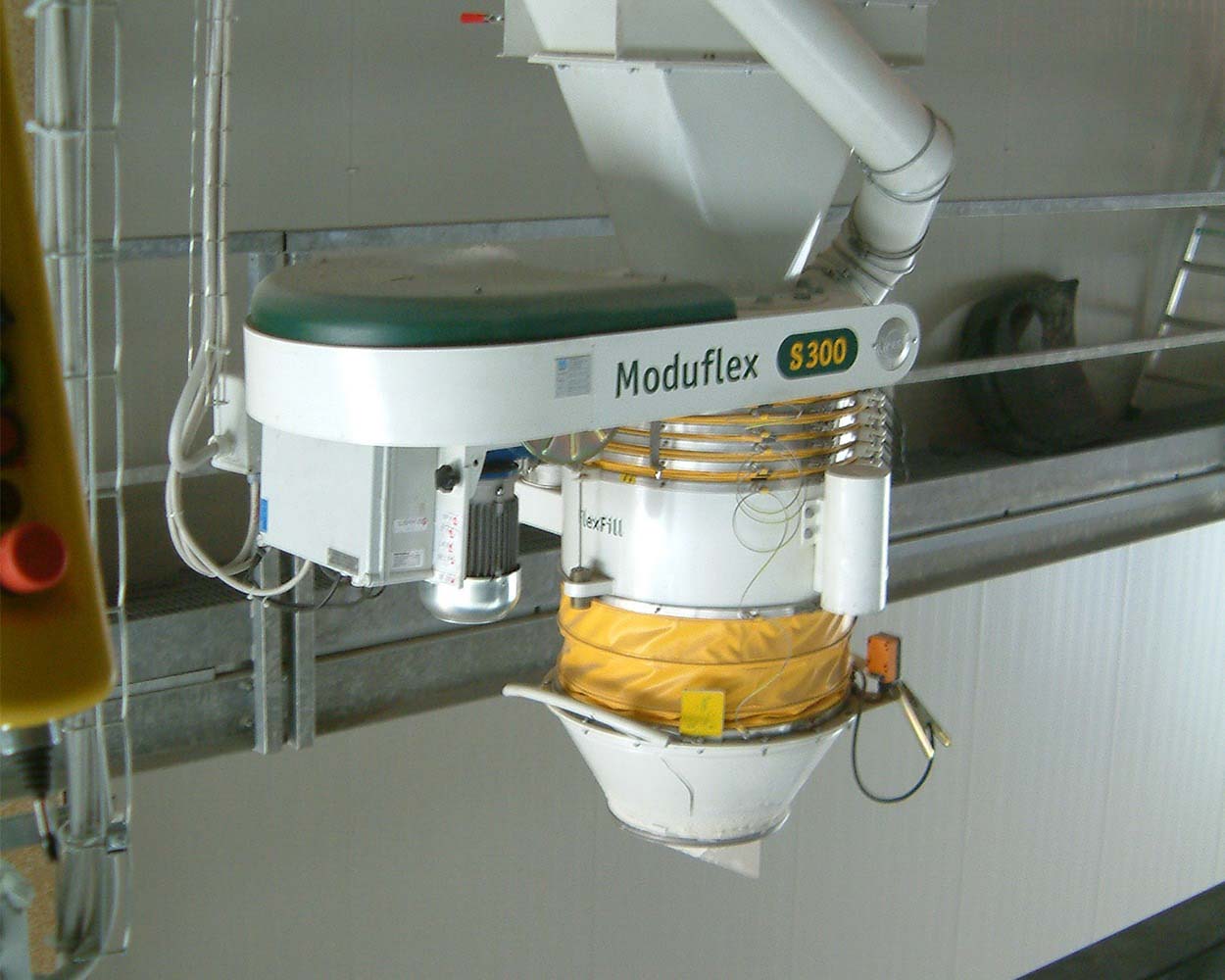

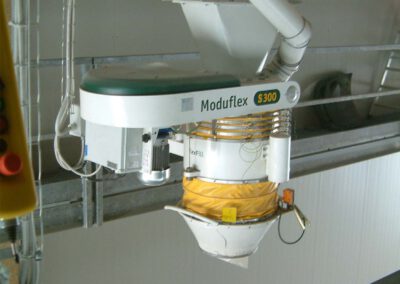

Kombinierte Verladung

Die kombinierte Verladung ist eine Kombination aus offener und geschlossener Verladung
Der Multi-Auslauf, bestehend aus Konus und Staubschürze ist geeignet sowohl für die Beladung in Silofahrzeuge, als auch für offene Fahrzeuge und Container
Je nach Anwendung ist hierbei die Staubschürze unten oder oben.
Die Schürze kann wahlweise elektrisch oder manuell gehoben werden

Die staubfreie Verladelösung mit dem Auslauf Typ FT

Die erste voll integrierte Lösung für staubfreies Verladen.

Das zeichnet den Auslauf Typ FT aus

Das System bündelt den Materialstrom so effizient, dass die Luft im Schüttgut nahezu vollständig entweicht. Ideal für eine optimale Reduzierung der Staubemissionen, ganz ohne zusätzliche Staubschürze.

Minimale Staubemission

Der Multiauslauf Typ FT erzeugt einen gebündelten Materialstrahl, dem nahezu die gesamte Luft und der Staub entzogen wird – für eine Verladung mit minimalen Emissionen.

Voll integriertes System

Garnitur und Auslauf bilden eine Einheit. Keine Staubschürze oder zusätzlichen Anbauteile erforderlich. Kann problemlos an bestehende Verladegarnituren nachgerüstet werden.

Einfache Montage & Hohe Leistung

Schnelle Installation, geringer Wartungsaufwand und hohe Verladeleistungen möglich

Effizient & Nachhaltig

Eine effiziente, zuverlässige und nachhaltige Lösung für den täglichen Industrieeinsatz.

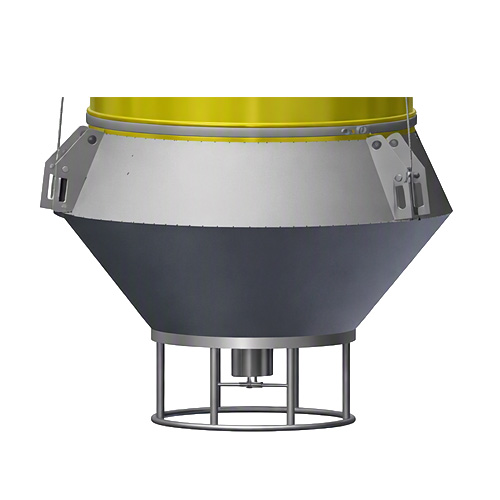

Offene Verladung

(Pritsche / Halde)

1. Kontaktloses Befüllen von oben: Der Auslauf bleibt über der Ladezone, ohne diese zu berühren (anders als Ausläufe mit Staubschürze).

2. Kontrollierter Austrag: Der gebündelte Materialstrahl sorgt für eine gleichmäßige Verteilung auf der Ladefläche bei minimaler Staubentwicklung.

3. Manueller Füllstopp: Der Bediener muss den Vorgang manuell stoppen, sobald die Materialmenge auf der Ladefläche den erforderlichen Füllstand erreicht hat.

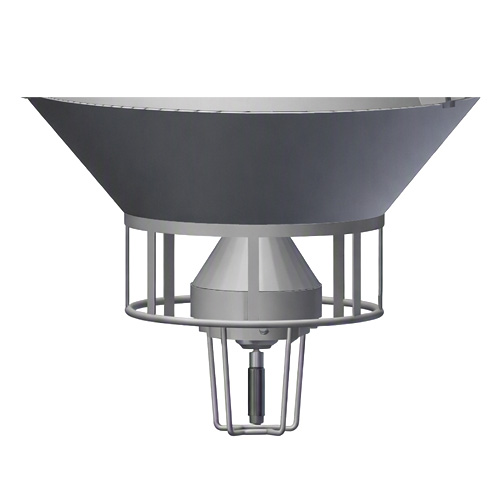

Geschlossene Verladung

(Tankwagen / Silofahrzeuge)

1. Befüllung: Das Schüttgut fließt durch den Auslaufkonus und breitet sich optimal im Fahrzeug aus.

2. Materialverteilung: Durch den Materialstrahl wird ein steiler Schüttkegel verhindert, sodass ein größerer Teil des Tankvolumens genutzt wird.

3. Automatischer Füllstopp: Ein rotierender Sensor unterhalb des Konus erkennt das Erreichen der Kapazitätsgrenze und stoppt die Zufuhr automatisch.
