Die 8 Siloprobleme – Brückenbildung

Wenn das Schüttgut den Austrag blockiert

Brückenbildung zählt zu den bekanntesten Problemen im Betrieb von Silos und Bunkern. Dabei bildet das Schüttgut oberhalb des Auslaufs ein selbsttragendes Gewölbe, das den weiteren Materialfluss vollständig blockiert. Der Austrag kommt zum Stillstand, obwohl sich im Silo noch große Materialmengen befinden.

Für den Anlagenbetrieb bedeutet das nicht nur Produktionsunterbrechungen, sondern häufig auch gefährliche Eingriffe in den laufenden Prozess. Brückenbildung ist jedoch kein zufälliges Phänomen, sondern die Folge klar definierter physikalischer Zusammenhänge – und damit technisch beherrschbar.

Was versteht man unter Brückenbildung?

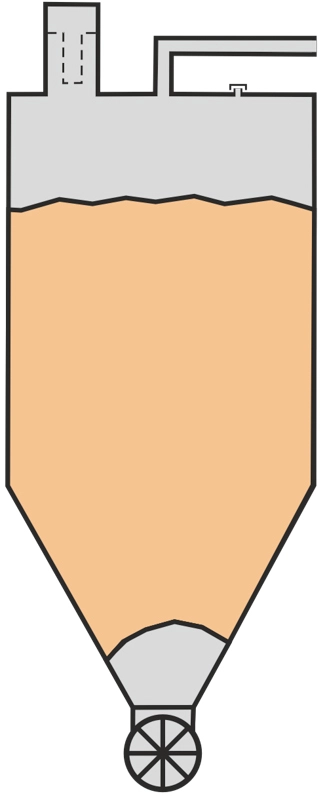

Unter Brückenbildung versteht man die Ausbildung eines stabilen Materialgewölbes im Bereich des Siloauslaufs. Dieses Gewölbe trägt das darüberliegende Schüttgut selbstständig und verhindert, dass weiteres Material nachrutscht.

  • vollständiger Stillstand des Austrags
  • leer laufende Förderorgane
  • scheinbar „leerer“ Auslauf trotz gefülltem Silo

Je nach Schüttguteigenschaft kann die Brücke rein mechanisch entstehen oder durch kohäsive Kräfte zusätzlich stabilisiert werden.

Mechanische Brückenbildung bei grobem Schüttgut

Bei groben Materialien entsteht eine Brücke primär durch das physische Verkeilen der einzelnen Teilchen im Bereich des Siloauslaufs.

Dazu zählen:

$
Partikelgröße grober Teilchen
$
Physisches Ineinanderschieben
$
Auslaufgeometrie
$
Trichterform

Kohäsive Brückenbildung bei feinem Schüttgut

Bei feinen Schüttgütern greifen die mechanischen Faustformeln nicht mehr, da mikroskopisch kleine Bindungen sorgen dafür, dass das Material eine eigene Festigkeit entwickelt.

Dazu zählen:

$
Van-der-Waals-Kräfte
$
Lagerzeit
$
Zeitverfestigung
$
Dichte
$
Verschiebung kleinster Partikel

Warum bilden sich Brücken?

Die Ursachen unterscheiden sich je nach Materialbeschaffenheit:
E

Grobe, kohäsionslose Schüttgüter

Hier verhakt sich das Material rein mechanisch im Auslauf.
E

Feine Schüttgüter

Bei Pulvern spielen interpartikuläre Kräfte wie van-der-Waals-Kräfte, elektrostatische Kräfte oder Flüssigkeitsbrücken die entscheidende Rolle für die Festigkeit.
E

Zeitverfestigung

Ein kritischer Faktor ist die Lagerzeit in Ruhe. Durch viskoplastisches Fließen an den Kontaktpunkten platten sich Partikel ab, der Abstand verringert sich und die Haftkräfte steigen drastisch an.

Strategien zur Vermeidung

E

Die richtige Geometrie

Als Faustformel für grobe Güter gilt: Der Auslaufdurchmesser sollte bei konischen Trichtern mindestens das 10-fache und bei keilförmigen Trichtern das 7-fache des mittleren Partikeldurchmessers (d50 ) betragen.
E

Rezirkulation und Umförderung

Ist ein ausreichend großer Auslauf baulich nicht möglich, muss das Gut regelmäßig in Bewegung gehalten werden. Durch das Abziehen und Wiederzuführen von Material (empfohlen wird ca. 1/2 m Füllhöhe im Schaft oder 1/3 bis 1/2 des Trichtervolumens) wird die Zeitverfestigung aufgehoben.
E

Wissenschaftliche Auslegung

Ein modernes Silo sollte auf Basis von Scheranalysen und Zeitverfestigungsmessungen (z. B. mit einem Schergerät nach SCHULZE) designt werden, um Fließprobleme von vornherein auszuschließen.

Fazit: Brückenbildung ist vermeidbar

Brückenbildung entsteht nicht durch „schwierige Materialien“, sondern durch:
M
unzureichende Auslaufdimensionierung
M
fehlende Berücksichtigung der Zeitverfestigung
M
nicht angepasste Siloauslegung
Brückenbildung ist kein Schicksal, sondern ein lösbares physikalisches Problem. Die Berücksichtigung der maximalen Lagerzeit in Ruhe ist bei der Planung Ihres Lagerbehälters essenziell
